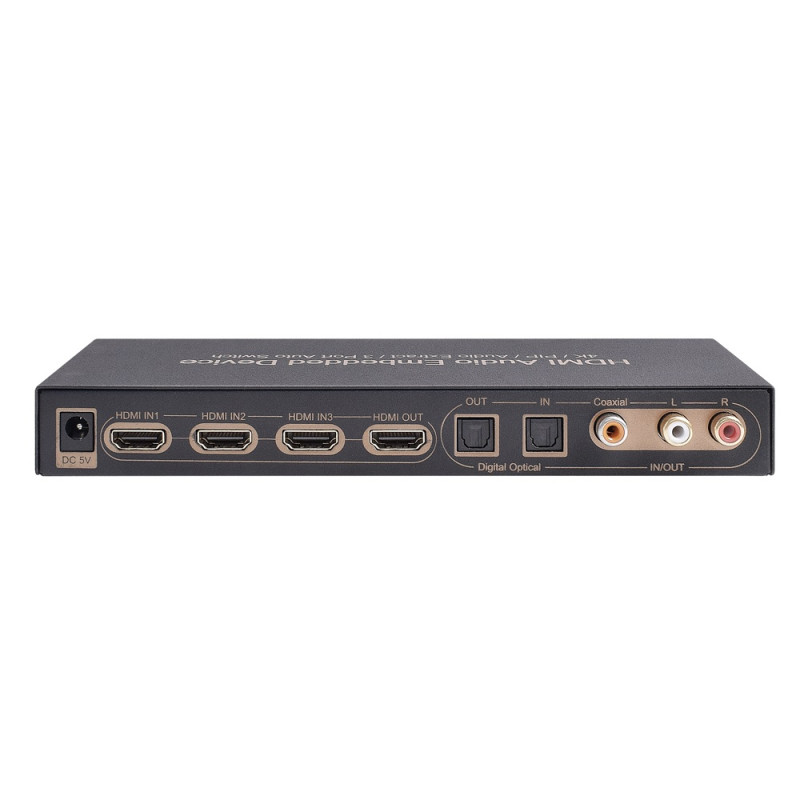

El dispositivo puede cambiar 3 entradas HDMI a una salida HDMI. También puede admitir el modo de extracción de audio y el modo de inserción de audio.
El modo de inserción de audio puede permitir la entrada de audio por el puerto Toslink, el puerto coaxial y el puerto LR y obtener la salida por el puerto de salida HDMI;
El modo de extracción de audio admite el conjunto EDID de audio 2.0CH, 5.1CH y Pass Three;
El modo de inserción de audio puede elegir la entrada de audio presionando el botón del interruptor.
Caracteristicas:
- Permite seleccionar hasta tres entradas HDMI y una sóla salida HDMI
- Soporta resoñución de video de 4K
- Presionando el botón en el dispositivo puede cambiar entre el modo de extracción de audio y el modo de inserción de audio
- El puerto coaxial y el puerto LR se pueden usar como entrada / salida en el modo de extracción de audio y de inserción de audio para reducir la cantidad de puertos y permitir que el dispositivo sea más simple y fácil de usar.
- En el modo de extracción de audio, el puerto digital de Toslink y Coax puede admitir una frecuencia de muestreo de 192 kHz (formato de audio LPCM2.0)
- En el modo de extracción de audio, es compatible con 2.0CH, 5.1CH y Pass Three Audio EDID Set.
- En el modo de extracción de audio, admite salida de audio para auriculares (solo cuando la fuente de audio de entrada es LPCM 2.0).
- En el modo de inserción de audio, el puerto de audio digital de Toslink y Coax admite una frecuencia de muestreo máxima de 96KHz (solo cuando la fuente de audio de entrada es el formato de audio LPCM 2.0), también es compatible con la entrada de formato de audio Dolby-AC3 y DTS. El audio analógico (canal LR) admite una entrada de audio analógico P-P de máximo 2V.
- Es compatible con ARC. El audio ARC puede emitirse por el puerto digital de Toslink y Coax y el puerto de audio analógico LR / auriculares (el audio analógico solo puede emitirse cuando la fuente de audio ARC tiene el formato de audio LPCM 2.0).
- Soporta formato de imagen PIP
- Admite la función de memoria de apagado, puede recordar el último estado de funcionamiento. Cuando se vuelve a encender, puede volver al último estado de funcionamiento.
- La entrada HDMI admite la función de cambio automático.
- La distancia de entrada y salida HDMI puede ser de hasta 10 m con el cable HDMI estándar AWG26.
Especificaciones
- Resolución HDMI : 24/50 / 60fs / 1080P / 1080i / 720p / 576p / 576i / 480P / 480i, 24/30 / 2160P
- Profundidad de color: 24 / 30 / 36bit
- Formato de audio compatible con entrada / salida HDMI DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD
- Salida de audio digital Formato de audio admitido : PCM2.0 / Dolby Digital, Dolby Plus, Dolby Digital EX, Dolby Digital Surround, EX DTS, DTS ES.
- Velocidad de muestreo de salida de audio digital: 32KHz, 44.1KHz, 48KHz, 88.2KHz, 96KHz , 176,4 kHz, 192 kHz
- Maximo ancho de banda salida de audio :25MHz
- Formato de audio de entrada de audio digital : PCM2.0 / Dolby Digital, Dolby Plus, Dolby Digital EX, Dolby Digital Surround, EX DTS, DTS ES.
- Velocidad de muestreo de entrada de audio digital : 32KHz, 44.1KHz, 48KHz, 88.2KHz, 96KHz
- Voltaje máximo de entrada / salida de audio analógico : 2V P_P
- Rango máximo de frecuencia de entrada / salida de audio analógico: 70Hz ~ 16KHZ
- Ancho de banda máximo del canal HDMI: 300MHz
- Señal DDC de entrada / salida : 5Vp-p (TTL)
- Longitud del cable de entrada HDMI =10m AWG26 Cable estándar HDMI
- Longitud del cable de salida HDMI .=10m AWG26 Cable estándar HDMI
- Corriente de trabajo máxima 500mA
- Formato del adaptador de corriente: Entrada de CA (50 / 60HZ): 100V-240V; Salida de CC: 5V / 1A
- Rango de temperatura de trabajo (-0 a + 40 ºC)
- Rango de humedad de trabajo 5 a 85% HR (Sin condensación)
- Medidas 205x74x26 (mm)
- Peso 363g
- Embalaje: Caja individual
